金相显微镜
800度高温金相







高温金相显微镜TXIM-100-8(800度)

上海绘统光学专业生产高温金相显微镜,是传统光学显微镜、计算机和高温热台、带温度摄像系统的结合

广泛应用于分析材料表面显微组织及表面显微组织随温度变化情况(要求样品具有较平整的表面)。

利用光学显微镜进行金相分析是金属材料试验研究的重要手段之一也常用来观察薄膜等材料的显微组织。

采用定量金相学原理由二维金相试样磨面或薄膜的金相显微组织的测量和计算来确定合金组织的三维空间形貌从而建立合金成分、组织和性能间的定量关系。

将计算机应用于图像采集和处理具有精度高、速度快等优点可以大大提高工作效率。计算机定量金相分析正逐渐成为人们分析研究各种材料建立材料的显微组织与各种性能间定量关系。

采用高温热台可以改变样品温度,从而实现变温观察,从而能够实时观察表面组织形貌的演变过程,清晰直观,已经成为一种非常重要的研究材料组织转变动力学等的有力工具。具有明场等观察功能,放大倍数为50x800x,并配有高分辨率数字摄像头及专业图像分析软件。





现场及公用条件

室内温度:1530

极端最高气温:40℃

极端最低气温:-5℃

环境相对湿度:60%

最大相对湿度:65%

工作场所:实验室



设备特征

1设备组成

利用电加热升温,融化样品,通过显微镜观察样品属性。



仪器要求

2.1 温度最高达800度,可调升温降温速率,循环冷水或液氮冷却。热台外表不发烫可选(配氮气、真空、激光附件)

2.1.1试样室尺寸:φ8×2.5(mm)

2.1.2 观察光孔直径:φ1.7 mm



2.1.3 电加热

2.1.4 观察距离:5.8 mm

2.1.5 最大加热速率:130/min

2.1.6  最小物镜/聚光镜工作距离:6.5/14.8mm;

2.1.7  气密样品腔室,可充入保护性气体;

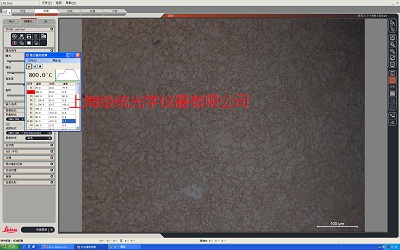

2.1.8  485通讯,PC端软件控温,软件可做8段斜率校准控温(密码保护,防止误操作)



2.2光学最大放大倍率800X1000倍可选)

2.21 目镜:10X,0.5X

2.3超长工作距离物镜  5X(WD.28.6)  10X(WD.21)   20X(WD.9.33)   ,50X(WD.11.6),   选购:100XWD.12.6

2.4调焦:粗微动同轴调焦,带锁紧和限位装置,微动格值:1μm.,上限位最大行程25mm,360度松紧限位装置,快动载物台,最大样品高度83毫米

2.5、观察功能:明场  偏光(快动装置)        可选:暗场

2.6、反射照明:12V100W进口卤素灯   透射照明12V50W(选购)

2.7、数字化平台:拨接各种数字相机、计算机、计算机和显微镜同步显示图像,无需切换,原装进口500万高清摄像器,图片效果超清晰

2.8、定制各种尺寸、各种温度加热台

2.9、485通讯,PC端软件控温,软件可做8段斜率校准控温







在钢铁行业应用

1、研究高温下各钢种的高温特性,为加热炉的加热制度提供依据,以便最大可能的提高质量、降低加热成本,延长加热炉的寿命。

2、模拟各钢种的轧制态金属材料的动态再恢复过程,为研究钢铁的轧制和冷却工艺提供依据,从而提高钢铁的质量,降低加工成本,并为用户的后续加工提供理论指导。

3、研究各钢种晶粒在高温下的长大过程,高温合金共晶相的溶解过程,从而推断合金元素在钢中的活性和作用,为新钢种的研发和应用提供理论依据。

4、研究钢渣在高温下的变化规律,为炼钢的化渣和调渣制度提供理论依据。

5、研究保护渣在高温下的变化规律,为精练和连铸选渣和调渣提供理论依据。

6、研究钢中一些难溶相(如液析)溶入奥氏体的过程,从而消除钢中的一些缺陷,为各生产部门提供指导。

7、研究各钢种高温下的相变规律,为该钢种的生产及热处理制度提供依据
